程力洒水车工艺制作详细讲解说明

作者:程力专汽 来源:垃圾车厂家 发布时间:2020-10-04 已有:人关注

  程力洒水车目前全国市场占比已经达到60%以上,其工艺特点和价格已经达到了客户的绝对肯定,作为程力环卫车厂家的技术责任人,在此给大家分享我告诉的洒水车详细工艺制作流程,给大家一个参考的标准。

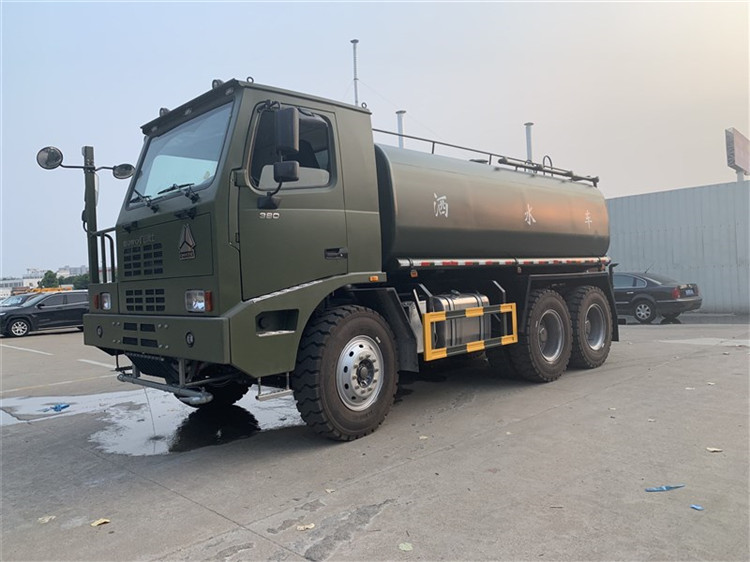

程力洒水车工艺制作详细讲解说明

  底盘:

  我公司的洒水车底盘都是各品牌主机厂原装直供,全国联保,不更换任何原厂配件,假一赔十!欢迎大家监督举报,若有发现,奖励1000元/台。

  罐体材质:

  罐体材质罐体全部采用武钢产国标碳钢板制作,钢板型号:碳钢Q235/Q345、不锈钢304可选,按照不同容积分为4mm板材、5mm板材、6mm板材制作,程力洒水车罐体5年保修!

  罐体工艺:

  1.罐体焊接全部采用CO2气体保护自动焊接,整罐为直缝焊一次成型,前后封头采用国家标准对接焊,机械折边,一次性压制成型,圆弧形对接焊,抗冲击力和拉力强。焊接质量可靠,外型美观。

  2.由于洒水车罐身主体是薄板结构,所有单元件是冷冲压成形,因此易造成回弹较大,边缘应力过于集中。如工装顺序选择不当,点固焊接后,在焊接内应力的作用下,薄板可能失稳,产生波浪变形,影响结构的外形及承载能力。

  为此,我们采用刚性因定胎具点固,采用合理的工装顺序、焊接顺序,并注意点固焊缝尺寸。实践证明,点固焊缝尺寸为50/200mm为佳。采用以上措施后,成形后的罐体变形较小,达到了设计要求。

  3.罐体的截面形状为椭圆形或方圆形,内部制造成多仓室结构,各个仓室用加强防波隔板隔开,具有防波防荡作用。

  以减轻汽车行驶时罐体内水的冲击和提高罐体的强度。隔板与罐体之间采用焊接刚性连接形式,防浪板包边处理,双面满焊。隔板下端有通孔。

  4.罐体的顶部开有出入孔。出入孔既可以作为工作人员进行罐内检修的进出口,也可以作为加水孔用于向罐内加注水。出入孔盖与出入孔通常用橡胶圈密封并采用螺栓联结。以供维修保养进出罐体之用。

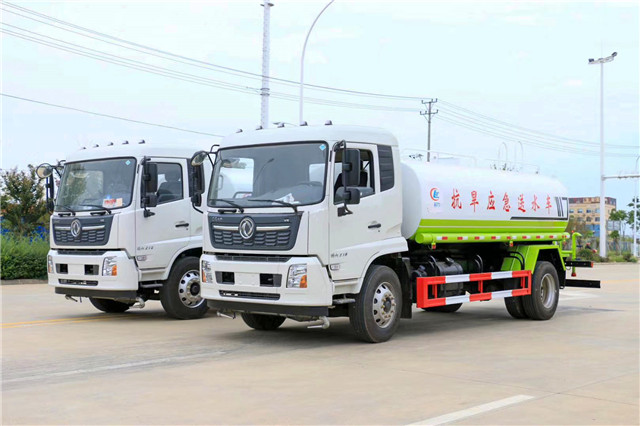

程力洒水车工艺制作详细讲解说明

  焊接要求:

  1.先校正冲压成形的单元件,然后按顺序从一头开始装配点固;

  2.工装顺序:上翼板→腹板→后罐堵→前罐堵→中间隔板→下翼板。点固焊缝尺寸为50/200mm,点固焊尾处要填满弧坑,以防微裂;

  3.点固后先把上翼板与腹板搭按角焊缝,完后再焊前、后罐堵的产焊缝,最后焊上翼板的对接缝;

  4.为了控制变形,采取中分逆向焊接法,即:二人同样操作,控制线能量一致;

  5.焊按时要统一规范,统一焊接顺序,统一焊速,这样就有效地克服了局部变形过大的问题;

  6.点固焊接完成后,整体出胎,出胎前要松开所有卡具,并把罐口点固好。

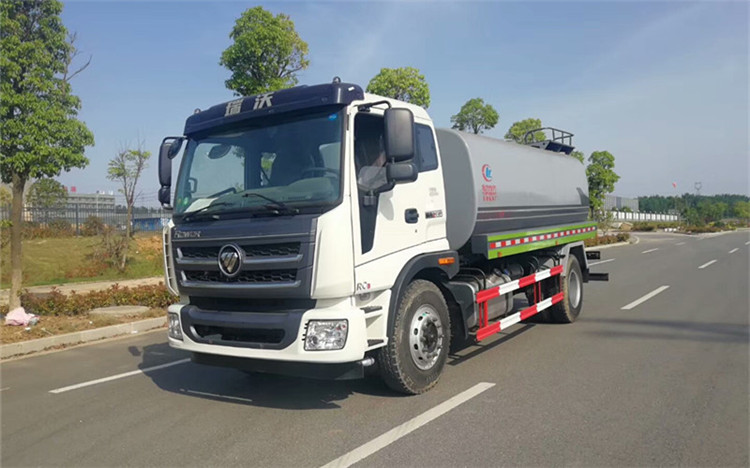

程力洒水车工艺制作详细讲解说明

  焊接标准:

  1.外观成形美观、圆滑过渡;

  2.纵向弯曲±3mm;轴线差±5mm;局部凹陷±5mm;不平度±2mm;

  3.焊缝加工后高低差+1mm,整体误差对角线1-3mm;

  4.纵横焊缝交叉不小于200mm;搭按焊缝为6*6;对接焊缝为6*2(加工后为0-1mm);

  5.不允许有夹渣打、咬边、气孔、裂纹及明显缺陷;

  6.致密性应良好,不允许有渗漏;

  7.焊缝强度不低于母材。

  物理检查标准:

  1.X光无损探伤,保证罐体无虚焊;

  2.试气、试压、试水,保证罐体强度,测压试验一次合格率达95%以上;

  3.同一部位焊接次数不得超过3次;

  油漆喷涂工艺:

  装配工艺流水线生产工艺,国内首家罐式车流水线装配作业。

  1.罐体内部为厚度为120微米的环氧树脂防腐(3遍工艺),不仅有防腐蚀作用,还具有防渗、堵漏等功效。

  2.罐体外部喷涂铁红醇酸防锈漆,附着力好、防锈能力强、硬度大,有弹性,耐冲击,耐硝基性强。

  3.罐体外层还可加装保温层,用于热水运输。

  4.先做一遍清漆过靠先烘干后在做面漆,面漆全部烘干后在做涂装油漆,严格按照烤漆规范标准。


程力洒水车工艺制作详细讲解说明

  水泵:

  程力洒水车所使用的洒水车水泵性能符合机械部标准《洒水车技术条件》QC/T29114-93中对泵规定的要求。冲水距离在20米以上,杨程30米以上,每分钟1000转,自吸高度6米。

  非人为损坏,水泵1年循环包换。

  管道:

  抽吸管道都为镀锌管道,终身不生锈,管道加粗压力大,流量大工作效率高,布局合理简洁,也可按客户需求改装管道布局,标配前冲后洒、平台高炮、双向侧喷、自吸口、消防接口,选装鸭嘴前冲,电子高配、驾驶室电子控制、雾炮机等等,象形可来电咨询。


程力洒水车工艺制作详细讲解说明

  附件:

  其他配件所有配件配件均选用国内知名品牌,阀门采用铝球阀,不锈钢球芯,持久耐用。

  1.产品性能稳定、安全、可靠;

  2.经过严格测试,针对异常有完善的处理机制,可有效保证产品的安全性及稳定性;

  3.分布式管理方式,责任分工明确,生产规范化,自动化程度高。

  质检1.严格按ISO9001国际质量体系认证和“3C”认证要求,组织原材料、辅助材料及各类配套件的采购并进行严格验收,对达不到产品质量要求的一律不允许使用。

  2.整车17道检验工序,性能保障。

  个人见解:

  程力洒水车油漆油漆光洁度高、附着力强。该型车罐体及金属附件进行了喷丸处理,喷涂高分子底漆和品质面漆,附着力强,耐腐性好,漆膜均匀,色彩光亮持久,能够承受潮湿、多尘、盐雾等不良环境,长期使用不会发生开裂、起皮、褪色等问题,不仅提高了产品的美观程度,还有效防止锈蚀。
